Рассчитать коническую передачу с круговыми зубьями одноступенчатого редуктора привода автоматической линии (рис. 6.16). Вращающий момент на валу шестерни (Нм)при частоте вращения (мин ).
- Детали машин
Условие:
Рассчитать коническую передачу с круговыми зубьями одноступенчатого редуктора привода автоматической линии (рис. 6.16). Вращающий момент на валу шестерни
при частоте вращения
. Передаточное число редуктора
(ориентировочно). Заданный ресурс передачи
(примерно пять лет при двухсменной работе). Передача нереверсивная (работа зубьев одной стороной). Типовой режим нагружения IV (легкий). Расположение шестерни относительно опор консольное.

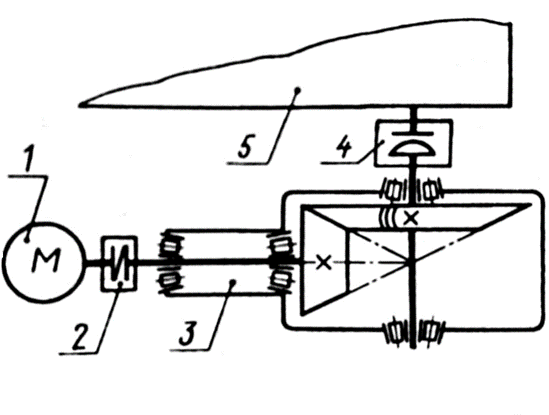

Рис. 6.16. Схема привода
1 – электродвигатель; 2 – упругая муфта; 3 – конический редуктор с круговыми зубьями; 4 – упругая компенсирующая муфта; 5 – автоматическая линия.
Решение:
А Проектировочный расчет.
1. Материал шестерни и колеса.
Выбираем для изготовления шестерни и колеса сталь марки 40ХН с одинаковой термообработкой: улучшение поковки до твердости
НВ и последующая закалка ТВЧ до твердости поверхности зубьев . Размеры заготовок: диаметр поковки шестерни , толщина сечения поковки колеса мм.
