Условие задачи
Рассчитать косозубую передачу одноступенчатого цилиндрического редуктора скребкового конвейера (рис. 6.12 и 6.15). Вращающий момент на валу шестерни
при частоте вращения
.Передаточное число u = 5 (ориентировочно). Заданный ресурс передачи
(примерно три года при двухсменной работе). Передача нереверсивная (работа зубьев одной стороной). Типовой режим нагружения I (тяжелый). Расположение зубчатых колес относительно опор симметричное

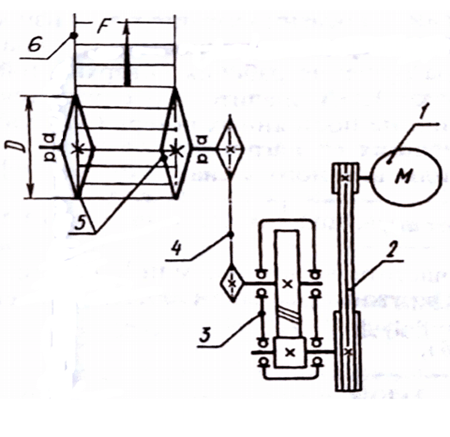

Рис. 6. 12. Схема привода скребкового конвейера:
1 – электродвигатель; 2 – ременная передача; 3 – редуктор цилиндрический одноступенчатый; 4 – цепная передача; 5 – ведущие тяговые звездочки конвейера; 6 – тяговая цепь

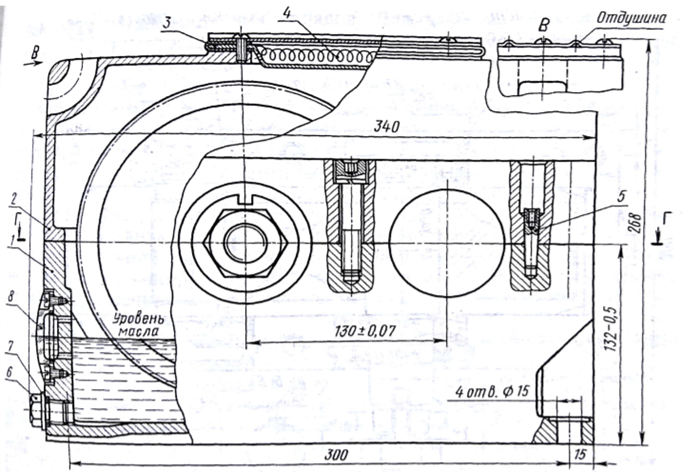

Рис. 6.15. Редуктор цилиндрический одноступенчатый (Ц-130-4.89):
1 – корпус; 2 – крышка корпуса; 3 – крышка смотрового люка с отдушиной, окантованная с двух сторон привулканизированной резиной; 4 – фильтр из тонкой проволоки; 5 – установочный штифт конический; 6 – пробка маслослива; 7 – уплотняющая прокладка (кольцо) из маслостойкой резины; 8 – маслоуказатель; 9 – крышка подшипников закладная; 10 – компенсаторное кольцо; 11 – манжетное уплотнение.
Ответ
А. Проектировочный расчет.
1. Материал шестерни и колеса. Желая получить небольшие размеры редуктора, выбираем для изготовления зубчатых колес сталь марки 40ХН с термообработкой:
для шестерни улучшение поковки
и закалки зуба ТВЧ до твердости на поверхности зуба при диаметре заготовки
