Рассчитать косозубую передачу одноступенчатого цилиндрического редуктора скребкового конвейера (рис. 6.12 и 6.15). Вращающий момент на валу шестерни

Дата добавления: 27.05.2024

Условие задачи

Рассчитать косозубую передачу одноступенчатого цилиндрического редуктора скребкового конвейера (рис. 6.12 и 6.15). Вращающий момент на валу шестерни при частоте вращения . Передаточное число u = 5 (ориентировочно). Заданный ресурс передачи (примерно три года при двухсменной работе). Передача нереверсивная (работа зубьев одной стороной). Типовой режим нагружения I (тяжелый). Расположение зубчатых колес относительно опор симметричное.

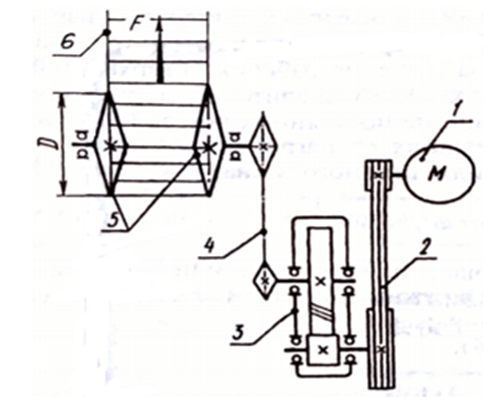

Рис. 6. 12. Схема привода скребкового конвейера:

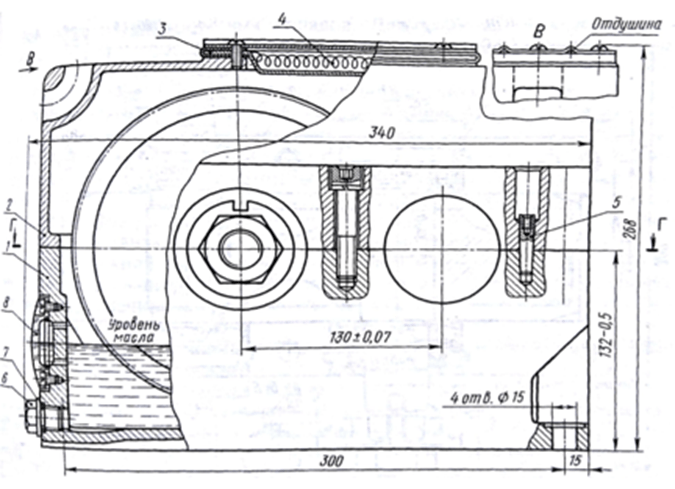

Рис. 6.15. Редуктор цилиндрический одноступенчатый (Ц-130-4.89):

1 – корпус; 2 – крышка корпуса; 3 – крышка смотрового люка с отдушиной, окантованная с двух сторон привулканизированной резиной; 4 – фильтр из тонкой проволоки; 5 – установочный штифт конический; 6 – пробка маслослива; 7 – уплотняющая прокладка (кольцо) из маслостойкой резины; 8 – маслоуказатель; 9 – крышка подшипников закладная; 10 – компенсаторное кольцо; 11 – манжетное уплотнение.

Ответ

А. Проектировочный расчет.

1. Материал шестерни и колеса. Желая получить небольшие размеры редуктора, выбираем для изготовления зубчатых колес сталь марки 40ХН с термообработкой:

для шестерни улучшение поковки и закалки зуба ТВЧ до твердости на поверхности зуба при диаметре заготовки
