Решение задачи на тему

Рассчитать сегментные шпонки для соединения двух валов втулочной муфтой и подобрать их по ГОСТ. Материалы деталей соединения – сталь Ст5.

  • Детали машин
Рассчитать сегментные шпонки для соединения двух валов втулочной муфтой и подобрать их по ГОСТ. Материалы деталей соединения – сталь Ст5.

Условие:

Рассчитать сегментные шпонки для соединения двух валов втулочной муфтой (рис. 1) и подобрать их по ГОСТ. Материалы деталей соединения – сталь Ст5. Соединение работает в условиях плавного приложения крутящего момента Т. Данные для расчёта приведены в табл. 1.

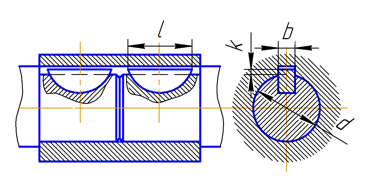

Рисунок 1.

Таблица 1

Решение:

При диаметре d=40 мм выбираем основные размеры шпоночного соединения

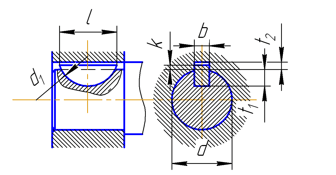

Рисунок 1 Соединение сегментной шпонкой

Размеры шпонки b*h*d1=12*19*35 мм

Глубина паза: вала t1=16 мм, t2=3,3 мм

Фаска s=0,5*45

Длина шпонки
