Условие задачи
Рассчитать сварное соединение – длину шва l (рисунок 3.4), крепящее стойки неподвижного блока к плите. Сварка автоматическая. Материал свариваемых деталей - сталь Ст 5. Толщина стоек (таблица 3.4).

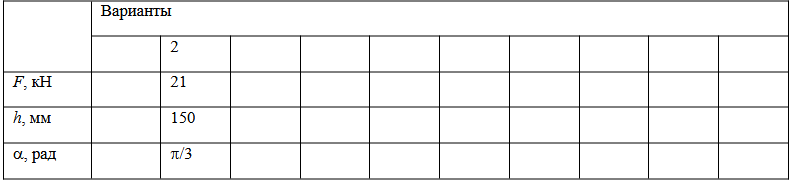

Таблица 3.4
Ответ

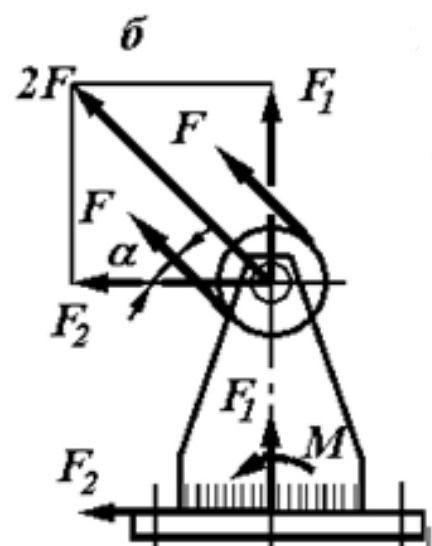

Расчетная схема:
1. Разложимcилу 2F на две составляющие F1 = 2Fsin = 36,37 кН, F2 = 2Fcos = 21 кН.
2. Момент M равен
