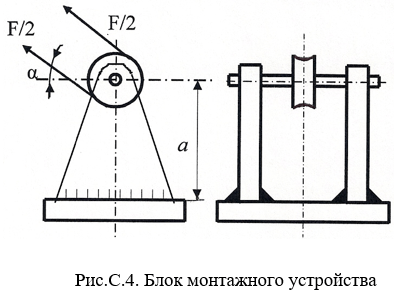

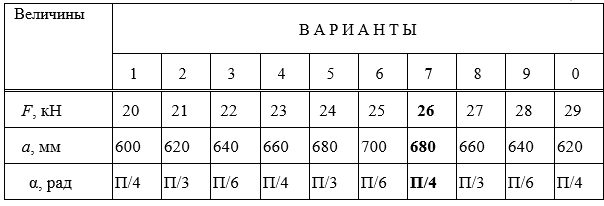

Рассчитать сварное соединение, крепящее неподвижный блок монтажного устройства к плите (рис.С.4), по данным табл.С.4. Мате¬риал электрода и метод сварки выбрать самостоятельно.

1.Определяем допускаемое напряжение сварного шва:

Допускаемые напряжения для сварных швов тавровых соединений (разрушение на срез в биссекторном сечении) выполненных ручной электродуговой сваркой определяется по формуле

[]=0,5∙[] _р,

где []_р =[]_т/s допускаемые напряжения на растяжение основного материала свариваемых деталей.

[]_т - предел текучести основного материала свариваемых деталей;

S=1,52 коэффициент запаса прочности.

Для стали ст3 []_т =220 Н/мм².

[]_р =[]_т/s=220/2=110 Н/мм²;

[]=0,5∙110=55 Н/мм².

Примем, что число сварных швов n=4, катет шва к=10 мм, длина шва l=25k=2510=250 мм, =0,7.

2....
