Условие:
Рассчитать сварное соединение, крепящее опорный швеллер к стальной плите (рис. 1). Материал электрода и метод сварки назначить самостоятельно.
Высота швеллера h=100 мм.
Рис. 1
Дано:
F = 65 кН
l = 1000 мм
α = 45º
Решение:

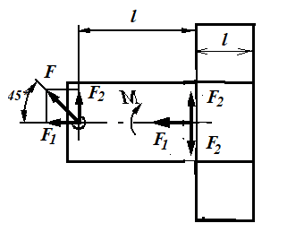

Составляем расчетную схему
Внешние силы, действующие на соединение, следует перенести в центр тяжести сварного шва в соответствии с правилами теоретической механики, при этом силы, действующие под углом к плоскости сварных швов, необходимо разложить на перпендикулярные составляющие (рисунок 2).
Рис.2
При переносе силы F2 параллельно себе появляется дополнительно момент пары сил равный
