Условие:

Рассчитать сварное соединение уголка с косынкой, нагруженное силой F = 30 кН (рис. 4.10). Материал уголка и косынки – сталь марки Ст 3 (σ₀ = 250 (Н/мм )). Сварка ручная дуговая электродом типа Э50А. Размеры уголка b = 50 мм, d = 8 мм, z₀ = 21,2 мм

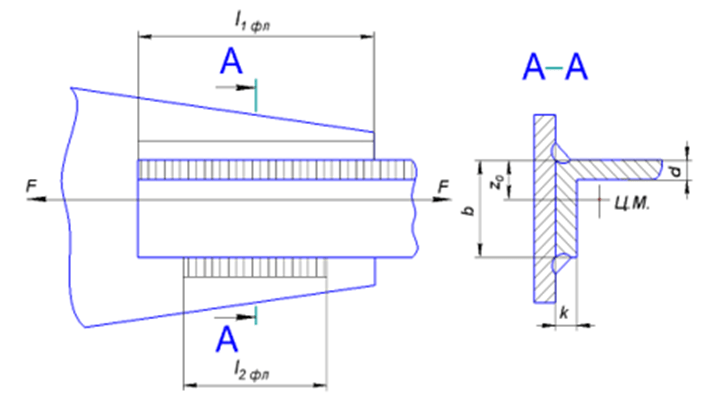

Рис. 4.10. Расчетная схема сварного соединения

Решение:

Проектировочный расчет.

1. Катет сварочного шва. В нахлесточных соединениях угловыми швами катет сварного шва принимают равным толщине свариваемых деталей. Принимаем k = d = 8 мм.

Расчетная высота опасного сечения шва h = 0,7k = 0,7*8 = 5,6 мм.

2. Допускаемое напряжение среза. По формуле находим допускаемые напряжения основного металла на растяжениепри
