Рассчитать сварное соединение уголка с косынкой, нагруженное силой. Материал уголка и косынки – сталь марки. Сварка ручная дуговая электродом типа Э50А.
«Рассчитать сварное соединение уголка с косынкой, нагруженное силой. Материал уголка и косынки – сталь марки. Сварка ручная дуговая электродом типа Э50А.»
- Детали машин
Условие:

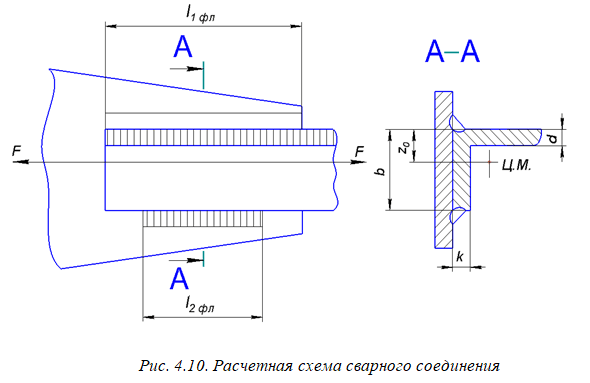

Рассчитать сварное соединение уголка с косынкой, нагруженное силой F = 30 кН (рис. 4.10). Материал уголка и косынки – сталь марки Ст 3 (
). Сварка ручная дуговая электродом типа Э50А. Размеры уголка b = 32 мм, d = 4 мм,
Решение:
1. Катет сварочного шва. В нахлесточных соединениях угловыми швами катет сварного шва принимают равным толщине свариваемых деталей. Принимаем k = d = 4 мм. Расчетная высота опасного сечения шва h = 0.7k .
2. Допускаемое напряжение среза. По формуле находим допускаемые напряжения основного металла на растяжение при
Допускаемые напряжения среза для материала сва...
