Условие:
Рассчитать сварное стыковое соединение днища и цилиндрической обечайки сосуда, изготовленного из трубы стальной бесшовной горячеформируемой по ГОСТ 8732-78 (см. таблицу 2), находящееся под внутренним давлением, изменяющимся периодически (от ноля до максимального значения р); допускаемое напряжение
= 190 МПа. Способ сварки – ручная электродами обычного качества (Э42; Э50). Материал свариваемых деталей – сталь Ст5.
Рис.1

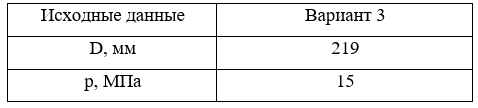

Таблица 1

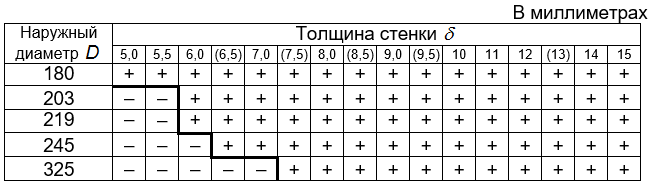

Таблтца 2
Решение:
Общее усилие, действующее на днище в осевом направлении
при
D1=D-2s
Из приложения Д3 при D=219 мм, s=7 мм
тогда D1=219-27=205 мм
получаем F=15106(p0,2052)/4=0,495*106 Н
Допускаемое напряжение материала днища и обечайки, ослабленной сваркой, при р1,5 МПа:
