Условие задачи

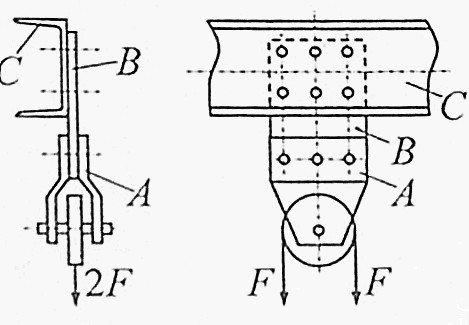

Рассчитать заклепки, изготовленные из стали Ст.2 крепящие скобы А к косынке В и косынку со швеллером С. Все детали соединения выполнены из стали Ст.3.
Сила, действующая на блок 2F. Толщина листов скобы и косынки δ.
Дано:
F= 45 кН, швеллер № 22, δ = 8 мм.
Ответ
В конструкции имеется два типа заклепочных соединений: а) А-В двухсрезное, имеющее согласно рисунка z1 = 6 шт. заклепок и б) В-С односрезное, имеющее z2 = 3 шт.
При расчете прочных швов предполагается, что нагрузка F распределяется между заклепками шва равномерно, а сила трения, возникающая между соединенными деталями, в расчете не учитывается.
Следовательно одна заклепка воспринимает силу:
F0 = 2F/(z1 + z2) = 245/(6+3) = 10,0 кН.
Расчет соединения А- В
Определяем диаметр заклепки из условия прочности на срез:
ср = F0/iAcp [ср], где i =2- число плоскостей среза; Acp = d21/4, [ср] - допускаемое...
