Условие:
Рычаг насаживается на вал (рис. 4.9) по прессовой посадке H7/s6. Диаметр соединения d, длина соединения l. Диаметр ступицы рычага d2. Плечо рычага
. Материал вала – сталь 45, материал рычага – сталь 10. Класс чистоты вала – 9 (Ra = 0,2 мкм), отверстия – 8 (Ra = 0,4 мкм). Коэффициент трения f = 0,1.
Рассчитать величину силы F, прилагаемую к рычагу, при которой не будет проворачивания соединения. Коэффициент запаса сцепления S = 2.
Рис. 4.9 Соединение с натягом рычага и вала

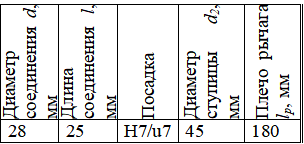

Таблица 4.4 Исходные данные
Решение:
Минимальный натяг
, измеряемый по вершинам микронеровностей:
Величины допусков посадки H7/u7 для диаметра 28 мм по таблицам справочника: для отверстия ступицы
; для вала
