Рычаг с грузом массой m=60 кг крепится на валике посредством клеммо-вого соединения (рис. 20). Определить требуемый диаметр болтов, если ко-эффициент трения между валиком и ступицей рычага ; число болтов ; материал – сталь Ст3; затяжка неконтролируемая.
- Детали машин
Условие:
Рычаг с грузом массой m=60 кг крепится на валике посредством клеммового соединения. Определить требуемый диаметр болтов, если коэффициент трения между валиком и ступицей рычага
; число болтов
; материал – сталь Ст3; затяжка неконтролируемая.
Момент сил трения должен быть на 20% больше момента от сил тяжести груза. Силы трения условно принять сосредоточенными в верхней и нижней точках контакта валика и ступицы клеммы.

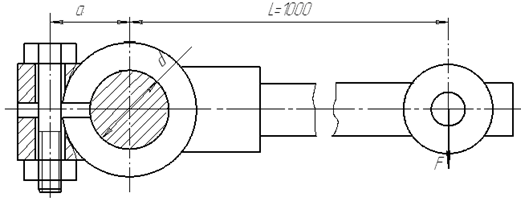

Рис. К.1. Клеммовое соединение
Решение:
Внешний момент от действия груза находим из выражения:
Укажем силы трения в верхней и в нижней точках контакта валика и ступицы клеммы согласно указания к решению задачи (рис. К.1). Момент от пары сил трения, возникший между ступицей клеммы и валом, должен уравновесить внешний момент и должен превышать на 20 % внешний момент, то есть
