Сварная опора крепится к основанию болтами, поставленными с зазором, двумя штифтами. Требуется: 1) дать заключение о прочности болтов и сварного шва; 2) определить диаметр штифта dшт.

Условие:

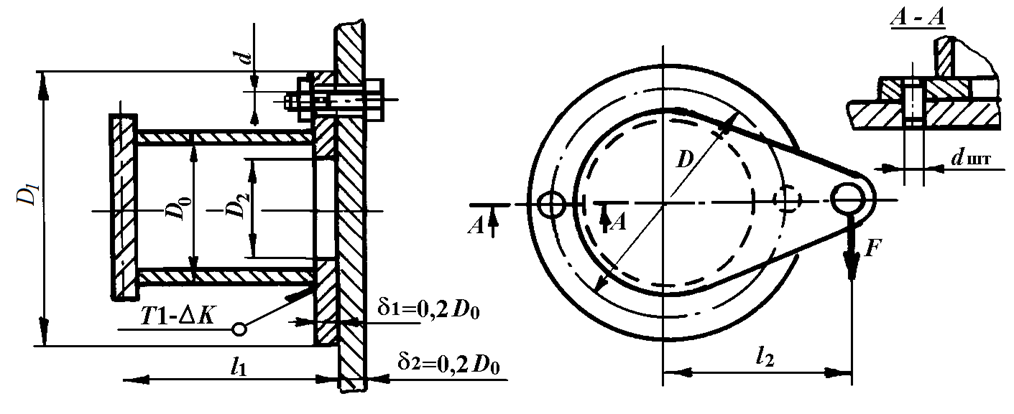

Сварная опора крепится к основанию болтами, поставленными с зазором, двумя штифтами.

Требуется:

дать заключение о прочности болтов и сварного шва;

Исходные данные:

F = 6,5 кН;

l₁ = 600 мм; l₂ = 350 мм;

D = 170 мм; D₀ = 100 мм; D₁ = 220 мм; D₂= 70 мм;

К = 10 мм;

Количество болтов М27 z = 6.

1. Расчет болтового соединения.

Действующую нагрузку приведём к центру тяжести соединения. При этом в соединении возникнет сдвигающая сила и крутящий момент:

Р = F = 6500 Н;

Т = F l₁ = 6500 0,6 = 3900 Нм.

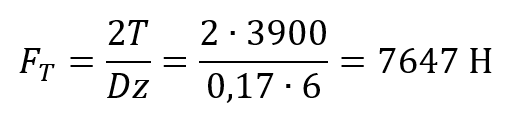

На каждый болт будут действовать две силы:

F_P = P/z = 6500/6 = 1083,3 Н
