Условие задачи

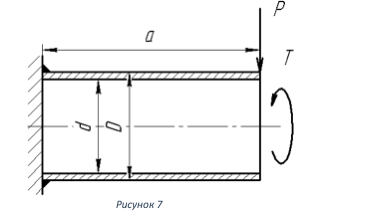

Труба наружным диаметром D = 150 мм, и внутренним диаметром d = 130 мм приварена к вертикальной стенке. Длина трубы, а = 300 мм. Труба нагружена осевой силой Р = 10 кН и крутящим моментом Т. Определить величину катета, которым необходимо приварить трубу, из условия, что допускаемое напряжение в сварном шве [τ] = 60 МПа. Значение крутящего момента Т =20000 Нм.
Ответ
Суммарное напряжение в сварном шве возникает от изгибающего момента, создаваемого силой Р, и от крутящего момента Т. Напряжения действуют во взаимно перпендикулярных плоскостях , т. е.
