Условие задачи

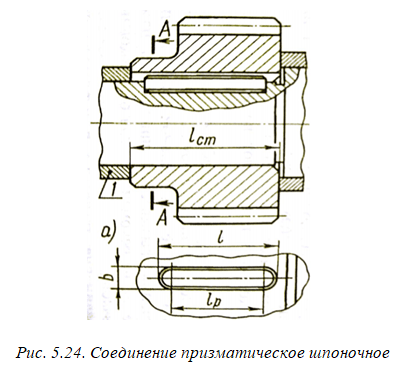

Выбрать тип стандартного шпоночного соединения стального зубчатого колеса со стальным валом (рис. 5. 24) и подобрать размеры шпонки. Диаметр вала d = 45мм. Соединение передает вращающий момент , при спокойной нагрузке
Ответ
Проектировочный расчет.
1. Выбор соединения. Для соединения вала с колесом принимаем широко распространеную призматическую шпонку со скругленными концами (исполнение 1).
2. Размеры шпонки и паза на валу. Для диаметра вала d = 45мм принимаем размеры сечения шпонки b =14мм , h = 9мм. Глубина паза на валу t1 =5,5 мм.
3. Допускаемое напряжение. Для стальных деталей неподвижного соединения при спокойной нагрузке принимаем .
