Условие задачи
Выбрать тип стандартного шпоночного соединения стального зубчатого колеса со стальным валом (рис. 5. 24) и подобрать размеры шпонки. Диаметр вала d = 120 мм. Соединение передает вращающий момент , при спокойной нагрузке

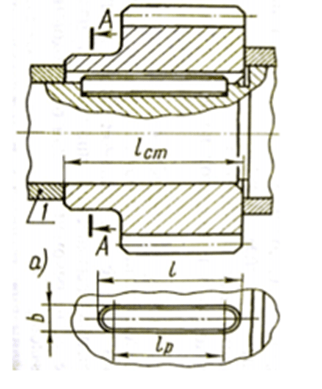

Рис. 5.24. Соединение призматическое шпоночное
Ответ
Проектировочный расчет.
1. Выбор соединения. Для соединения вала с колесом принимаем широко распространенную призматическую шпонку со скругленными концами (исполнение 1)
2. Размеры шпонки и паза на валу. Для диаметра вала d = 45мм принимаем размеры сечения шпонки b =32 мм, h = 18 мм. Глубина паза на валу
