Условие задачи
Выбрать тип стандартного шпоночного соединения стального зубчатого колеса со стальным валом (рис. 5. 24) и подобрать размеры шпонки. Диаметр вала d = 45мм. Соединение передает вращающий момент (Нм), при спокойной нагрузке

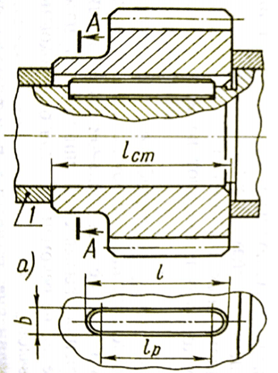

Рис. 5.24. Соединение призматическое шпоночное
Ответ
1. Выбор соединения. Для соединения вала с колесом принимаем широко распространеную призматическую шпонку со скругленными концами.
2. Размеры шпонки и паза на валу. Для диаметра вала d = 45мм принимаем размеры сечения шпонки b =14мм , h = 9мм. Глубина паза на валу
