Условие задачи
Выполнить расчёт ненапряженного болтового соединения (рисунок 2.1). Определить диаметр болта точечного, работающего на срез и смятие. Определить высоту участка смятия h. Выбрать болт. Исходные данные приведены в таблице 2.1.
Рисунок 2.1 - Болтовое соединение

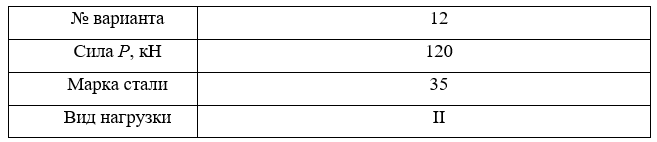

Таблица 2.1 – Исходные данные
Ответ
Болт, установленный в отверстие без зазора, рассчитывают на срез:
откуда диаметр болта
Согласно ГОСТ 24705-81 на основные размеры метрических резьб выберем ближайший внутренний диаметр резьбы М52 - 45,8...
