Условие:

1. Графический метод синтеза контактных схем

2. Реализовать функцию в базисе "И", "ИЛИ", "НЕ"

3. Реализовать функцию в базисе "2ИЛИ-НЕ"

4. Реализовать функцию на контактных элементах

Решение:

1. Проведем синтез контактных схем.

Составим карты Карно для всех 4х заданных функций.

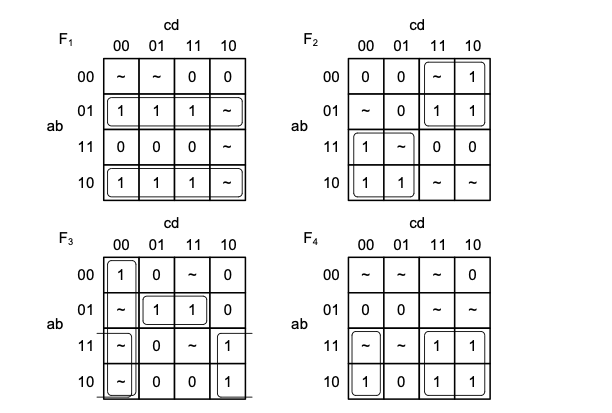

Рисунок 1. Карты Карно заданных функций

По картам Карно составим логические выражения функций, заданных таблично
