Условие задачи

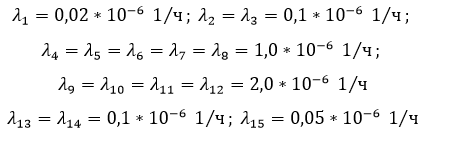

По структурной схеме надежности технической системы в соответствии с вариантом 12 задания, требуемому значению вероятности безотказной работы системы γ = 65% и значениям интенсивности отказов ее элементов
требуется:
1. Построить график изменения вероятности безотказной работы системы от времени наработки в диапазоне снижения вероятности до уровня 0,1 – 0,2.
2. Определить γ процентную наработку технической системы.
3. Обеспечить увеличение γ процентной наработки не менее чем в 1,5 раза за счет:
а) повышения надежности элементов;
б) структурного резервирования элементов системы.
Все элементы системы работают в режиме нормальной эксплуатации (простейший поток отказов). Резервирование отдельных элементов или групп элементов осуществляется идентичными по надежности резервными элементами или группами элементов. Переключатели при резервировании считаются «идеальными». На схемах обведенные пунктиром m элементов являются функционально необходимыми из n параллельных ветвей.

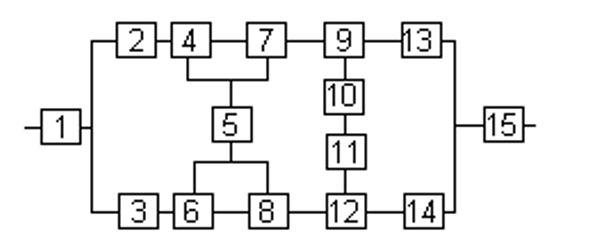

Рисунок 1 – Исходная схема системы
Ответ
