Условие:
Для выбранного в соответствии с вариантом задания стандарта разложения определить:
- число кадров в секунду;
- частоту вертикальной развертки;
- частоту строк;
- длительность строки;
- длительность строчных гасящих импульсов;
- длительность активной части строки;
- длительность кадровых гасящих импульсов;
- число активных строк;
- верхнюю граничную частоту спектра телевизионного сигнала.
Параметры стандарта разложения в зависимости от варианта задания приведены в таблице 1

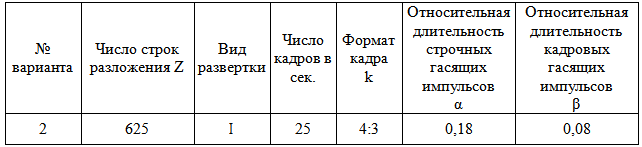

Таблица 1 – Параметры разложения телевизионного стандарта.
*I – Чересстрочная (Interlace) развертка;
**P – Построчная (Progressive - прогрессивная) развертка.
Решение:
Число кадров в секунду 25.
Частота вертикальной развертки 50 Гц.
Частота строк 15625 Гц.
Для расчета длительностей гасящих импульсов строк и полей воспользуемся формулами:
где a длительность гасящего импульса строк;
H длительность строки.
