Условие задачи
Используя алгоритм расчета защитного заземления рассчитать сопротивление защитного заземления, а также необходимое количество заземлителей для электропитающей установки мощностью 10кВт, распределяющей энергию напряжением 380/220В.
Электропитающая установка размещена в одноэтажном производственном здании, имеющем металлические конструкции и хороший контакт с землей. Заземляющее устройство включает в себя естественные заземлители, сопротивление растеканию тока, которых Rе = 30 Ом. Способ размещения заземлителей – по контуру. Параметры заземлителей представлены в таблице 10. Вид грунта, климатическая зона, расстояние между заземлителями, а также периметр здания принимаются для расчета по вариантам таблица 11.
Исходные данные

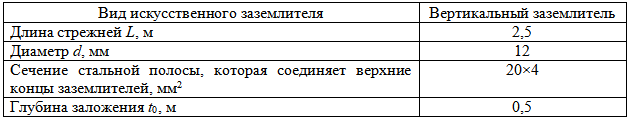

Таблица 10
Таблица 11
Ответ

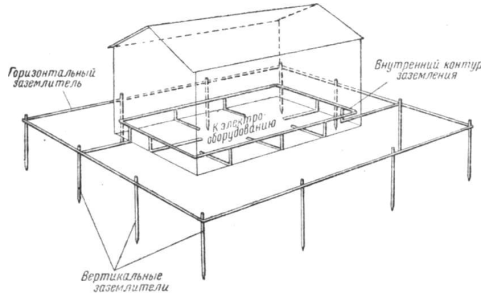

1. Эскиз заземляющего устройства
2. По таблице 3 МУ определяем допустимое сопротивление заземляющего устройства R3
R3 4 Ом
3. Определяем расчетное удельное сопротивление грунта, в котором предполагается размещать электроды заземления, по данным таблиц 4 и 5 МУ
