Условие задачи

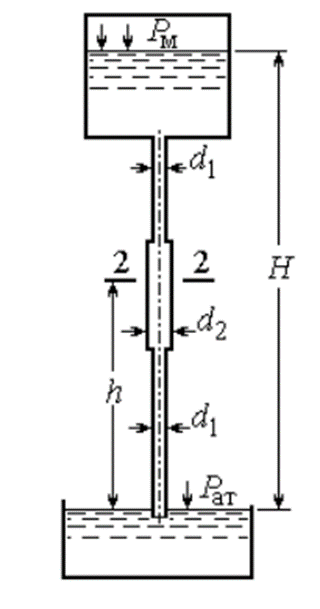

Из резервуара при постоянном манометрическом давлении рм = (20 + 0,2·2) = 20,4 МПа и постоянном уровне Н = (1,0 + 0,1·0) = 1 м вода вытекает по вертикальной трубе переменного сечения, нижний конец которой погружен в открытый резервуар.
Определить расход Q в трубе и полное гидростатическое давление р2 в сечении 2 - 2, расположенном на высоте h = (0,5 + 0,02·2) = 0,54 м от свободной поверхности нижнего резервуара, если d1 = (50 + 5·0) = 50 мм, d2 = (75 + 2·2) = 79 мм. Учитывать только местные сопротивления.
Ответ
Уравнение Бернулли по уровням жидкости в баке и резервуаре:
Тогда
Потери на местных сопротивлениях можно определить по формуле Вейсбаха:
