Условие задачи
Капитальный квершлаг пересекает горные породы, указанные в таблице 1. Форма поперечного сечения квершлага трапециевидная; размеры в проходке: ширина по кровле 2а = 3,46 м, высота h = 2,88 м. Построить эпюру давления горных пород со стороны кровли на 1 м крепи выработки.
Дано:
2a = 3,46 м
h = 2,88 м
Форма поперечного сечения выработки – трапециевидная

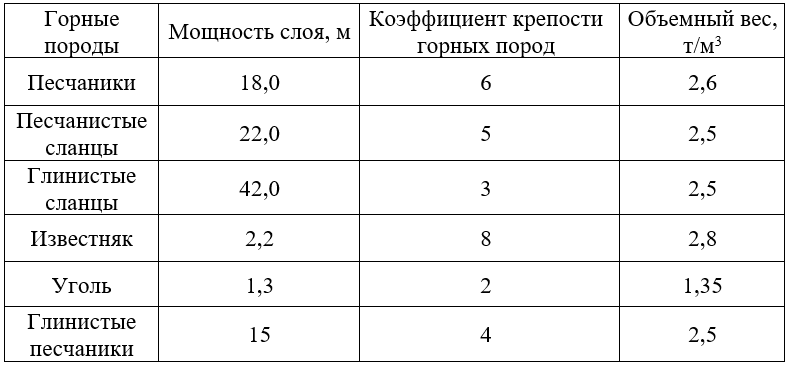

Таблица 1
Найти: Построить эпюру давления со стороны кровли на 1 м крепи
Ответ
Так как срок службы капитального квершлага большой определяем давление горных пород на крепь со стороны кровли, отнесенное к 1 м длины выработки по формуле:
где а половина ширины квершлага:
а = 2а / 2 = 3,46 / 2 = 1,73 м.
1) при пересечении песчаников
