Условие:
На горизонтально-фрезерном станке 6Т82Г производится фрезерование паза шириной B=16 мм и длиной l=280 мм дисковой фрезой, припуск на обработку h=8 мм. Материал заготовки – сталь 35ХН,
МПа. Выбрать режущий инструмент, изобразить эскиз обработки, определить режимы резания, рассчитать основное время.
Решение:
Выполняем эскиз обработки рисунок 3.

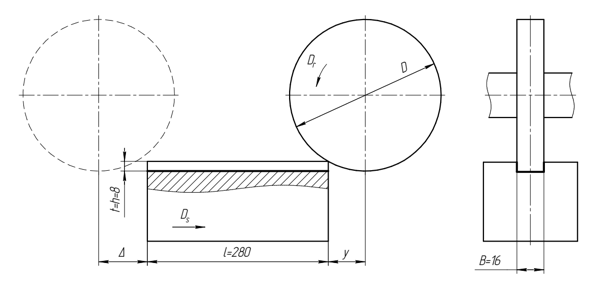

Рисунок 3 Эскиз обработки при фрезеровании паза
Выбор режущего инструмента.
Выбираем фрезу и устанавливаем ее геометрические элементы. Принимаем дисковую пазовую фрезу 2250-0111 ГОСТ 3964-69 с наружным диаметром 80 мм, числом зубьев 18 шт., материал фрезы быстрорежущая сталь марки Р6М5. Согласно [3, стр.248] углы фрезы равны: =20,
