На рисунке 1 задана электрическая цепь постоянного тока смешанного соединения, состоящая из 10 резисторов. Заданы значения сопротивлений резисторов, и одна из трех действующих величин на входе цепи: напряжение, входной ток, мощность.

«На рисунке 1 задана электрическая цепь постоянного тока смешанного соединения, состоящая из 10 резисторов. Заданы значения сопротивлений резисторов, и одна из трех действующих величин на входе цепи: напряжение, входной ток, мощность.»
  • Другое

Условие:

На рисунке 1 задана электрическая цепь постоянного тока смешанного соединения, состоящая из 10 резисторов. Заданы значения сопротивлений резисторов, и одна из трех действующих величин на входе цепи: напряжение, входной ток, мощность. Исходные данные сведены в таблицу 1:

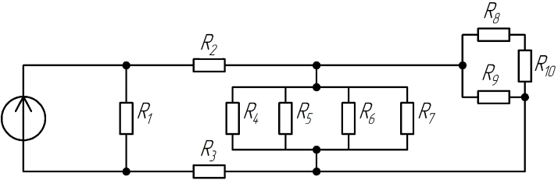

Рисунок 1. Заданная электрическая схема.

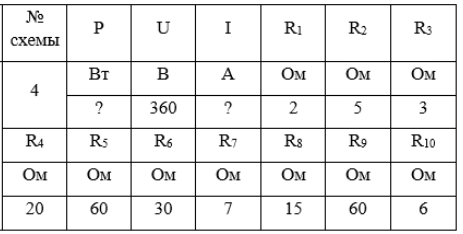

Таблица 1. Исходные данные для задачи 1.

         Определить:

Rэкв. – эквивалентное сопротивление цепи,

Р – мощность потребляемую цепью,

Iвх. – силу тока на входе цепи,

Uвх. – напряжение источника,

Ui, Ii – токи и напряжения на всех элементах цепи,

Wэл. – расход энергии за 8 часов работы цепи.

Решение:

1. Определение эквивалентного сопротивления цепи:

Для определения цепи применяется метод свертывания цепи.

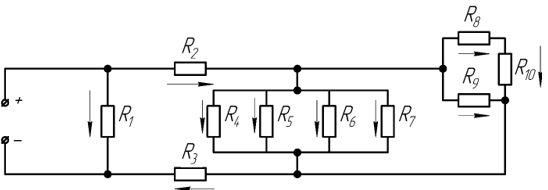

Рисунок 2. Исходная расчетная схема.

В схеме можно заметить параллельное включений следующих резисторов: R4, R5, R6 и R7. Свертывание цепи начинаем замены параллельных соединений резисторов их эквивалентами. При параллельном соединении складываются проводимости ветвей.

Также в конце цепи рези...
