Условие задачи
На вертикально – сверлильном станке 2Н135 сверлят глухое отверстие диаметром D на глубину l. Необходимо: выбрать режущий инструмент, назначить режим резания и определить машинное время.
Дано:
D = 25H12, l = 90 мм. Материал заготовки – серый чугун с твёрдостью 210 НВ. Обработка – без охлаждения.

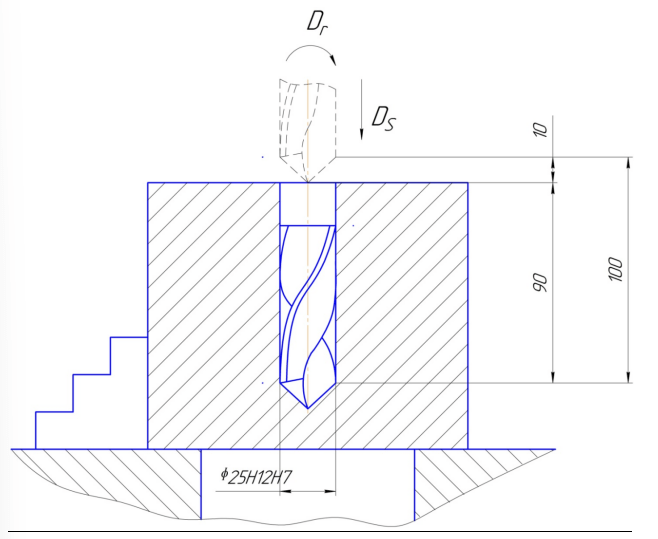

Рисунок 1 – Эскиз обработки
Ответ
А. Выбираем сверло и устанавливаем его геометрические элементы.
Выбираем спиральное сверло из быстрорежущей стали Р6М5 диаметром D = 25 мм с коническим хвостовиком.
Геометрические элементы: форма заточки двойная с подточкой поперечной кромки и ленточки;
Параметр заточки сверла . Углы спирального сверла: двойной угол в плане ; угол наклона винтовой стружечной канавки ; угол наклона поперечной кромки:
