Условие задачи

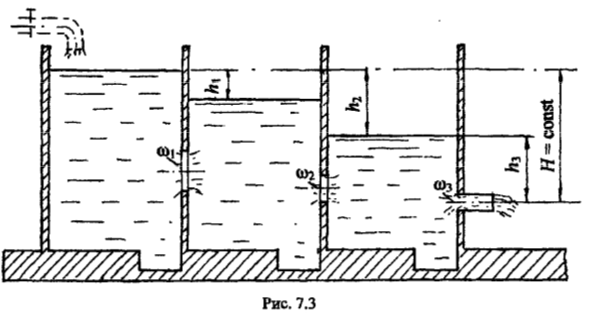

На водонапорной станции установлен трехкамерный отстойник. В стенках отстойника сделаны отверстия с площадями живых сечений: ω1 = 3 дм2; ω2 = 2 дм2;
к третьему отверстию присоединен внешний цилиндрический насадок площадью сечения ω3 = 1,2 дм2. Уровни воды в камерах постоянны. Общий напор равен Н = 22 м.
Определить распределение напоров h1, h2, h3 и расход воды Q, вытекающей из отстойника. Считать стенки отстойника тонкими.
Ответ
Из рисунка следует: Н = h2 + h3, (1). Согласно уравнению неразрывности потока,
расходы воды через отверстия и насадок равны:
Q1 = Q2 = Q3 = const.
Расходы воды через каждое отверстие можно вычислить по формуле:
. Приравниваем расходы и сократив на получим:
