решение задачи на тему:

Необходимо синтезировать эл си дефис фильтр и провести компьютерный анализ частотных характеристик с помощью программ мэзкэд и фастмин сравнить получившиеся частотные характеристики и сделать выводы.

Дата добавления: 03.08.2024

Условие задачи

В соответствии со своим номером зачетной книжки рассчитайте LC-фильтр, полагая, что его элементы имеют пренебрежимо малые потери. Тип фильтра вид аппроксимации, режим работы (вид нагрузки) и исходные требования к характеристике ослабления фильтра определяются номером варианта N и трехзначным кодовым числом.

N = 1+7+4=12 код 412

С = 0,1×К = 0,4

М = 1+С = 1,4

Исходные данные:

Тип фильтра: режекторный фильтр (РФ).

Вид аппроксимации характеристики ослабления: по Баттерворту.

Режим работы фильтра: односторонняя нагрузка при заданном входном напряжении.

f-1=15+C=15,4 кГц - граничная частота полосы пропускания РФ

f1=20+C=20,4 кГц - граничная частота полосы пропускания РФ

fk = 18+C= 18,4 кГц – граничная частота полосы задерживания;

а0 = 30 дБ – гарантированное ослабление в полосе задерживания;

R1 = 600 Ом

Допустимая неравномерность характеристики ослабления фильтра в полосе пропускания ∆а = 3 дБ;

В результате решения задачи требуется составить пояснительную записку с подробным изложением процедуры расчета фильтра, в которой:

1. Привести схему синтезированного LC-фильтра и таблицу значений параметров его элементов.

2. Привести характеристику ослабления проектируемого фильтра, используя частотное преобразование характеристики ослабления ФПНЧ.

3. Привести график характеристики ослабления синтезированного LC-фильтра c  помощью программы Fastmean.

4. Привести график характеристики ослабления синтезированного LC-фильтра c  помощью программы Mathcad.

5. Сопоставить графики характеристик ослабления, полученные в пп. 3 и 4, и убедиться в том, что рассчитанный фильтр удовлетворяет исходным требованиям к характеристике ослабления.

Ответ

Проектирование схемы фильтра

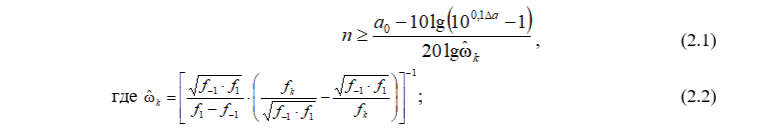

При расчете фильтра, прежде всего, определяется его порядок. Для этого можно воспользоваться выражением:

Определим нормированную граничную частоту полосы задерживания ФПНЧ по формуле:
