Определить число мод, распространяющихся в оптическом волокне оптического кабеля типа ОК-50-2-5-4, при = 1,5, = 0,012. На сколько изменится число мод при увеличении диаметра сердцевины ОВ в пределах нормы?

«Определить число мод, распространяющихся в оптическом волокне оптического кабеля типа ОК-50-2-5-4, при = 1,5, = 0,012. На сколько изменится число мод при увеличении диаметра сердцевины ОВ в пределах нормы?»
  • Другое

Условие:

Определить число мод, распространяющихся в оптическом волокне оптического кабеля типа ОК-50-2-5-4, при = 1,5,   = 0,012.

На сколько изменится число мод при увеличении диаметра сердцевины ОВ в пределах нормы?

*В числителе указана длина волны для оптического кабеля первого типа,
в знаменателе – для второго типа кабеля.

Решение:

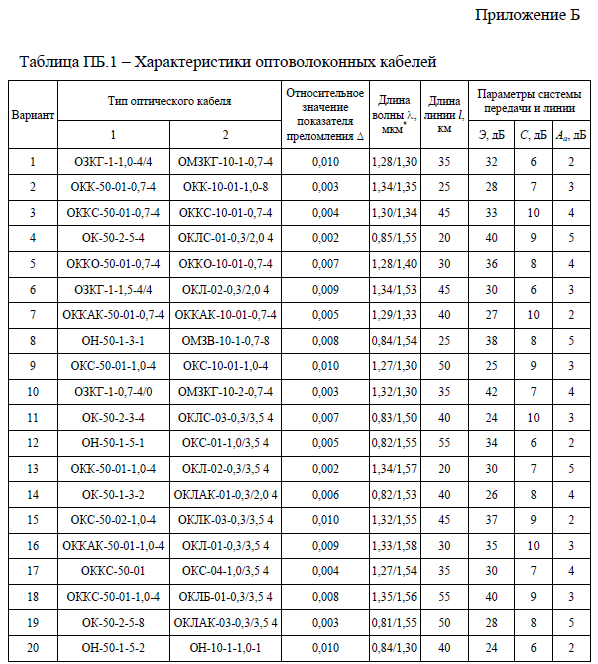

Определим конструктивные параметры оптического волокна, используемого в данном кабеле. В кабеле типа ОК-50-2-5-4 (приложение Б, строка 4) используется градиентное оптическое волокно с диаметром отражающей оболочки D = 1253 мкм и диаметром сердцевины d = 503 мкм. Передача сигналов осуществляется на длине волны = 0,85 мкм.

Вначале определим значение коэффициента преломления . Для этого воспользуемся формулой (3):
