Условие задачи
Определить допустимую высоту всасывания hB поршневого насоса, если диаметр поршня D =250 мм, ход поршня S=150 мм, объемный КПД насоса h0 = 0,97 , число двойных ходов в минуту n= 60. Диаметр всасывающей трубы d=100 мм, ее длина l= 6 м, вода с максимальной температурой 200С перекачивается из открытого резервуара.
Ответ
В момент, когда поршень начнет движение вправо, в цилиндре насоса давление становится меньше атмосферного, начинается процесс всасывания и заполнения рабочего объема.

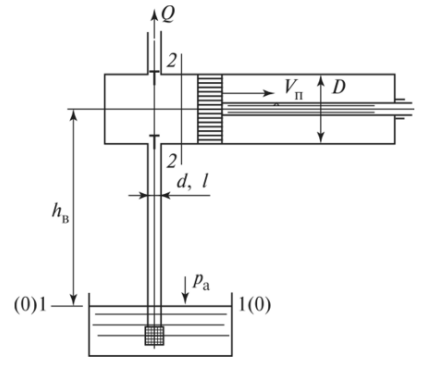

Рисунок 5. Схема определения вакуумметрической высоты всасывания
Плоскость сравнения 0- 0 при неустановившемся движении проходит по свободной поверхности жидкости .
Допустимую высоту всасывания hB, можно определить по формуле:
(1),
