Определить высоту оси вращения h, число полюсов 2р, скольжение при номинальной нагрузке sном, момент на валу Мном, начальный пусковой Мп и максимальный Мтах моменты, потребляемую двигателем из сети активную мощность Р1ном.

10 августа 2024
Другое

Условие:

Трехфазный асинхронный двигатель с короткозамкнутым ротором серии 4А имеет технические данные, приведенные в таблице 2.1. Определить высоту оси вращения h, число полюсов 2_р, скольжение при номинальной нагрузке s_ном, момент на валу М_ном, начальный пусковой М_п и максимальный М_тах моменты, потребляемую двигателем из сети активную мощность Р1_ном, суммарные потери при номинальной нагрузке ΣP, номинальный и пусковой токи I_ном и I_п в питающей сети при соединении обмоток статора «звездой» и «треугольником».

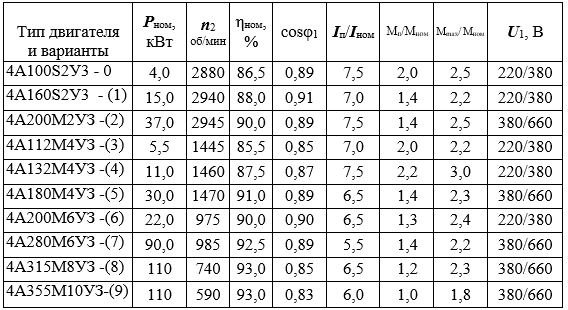

Таблица 2.1.

Решение:

Вариант с двигателем 4A100S2У3

1. В обозначении типоразмера двигателя цифры, стоящие после обозначения серии 4А, указывают на высоту оси вращения, т. е. h = 100 мм.

2. Следующая далее цифра указывает на число полюсов, т. е. 2р = 2; при частоте переменного тока 50 Гц этому числу полюсов соответствует синхронная частота вращения n₂ = 3000 об/мин.

3. Скольжение при номинальной нагрузке определяется номи-нальной частот...
