Параметры внутреннего воздуха помещения t = 17°C , ϕ = 60 %. В помещении находится 25 человек (15 мужчин, 10 женщин). Теплоизбытки от системы освещения составляют 152 кВт,

3 июня 2024
Другое

Условие:

Параметры внутреннего воздуха помещения t = 17°C , ϕ = 60 %. В помещении находится 25 человек (15 мужчин, 10 женщин). Теплоизбытки от системы освещения составляют 152 кВт, от оборудования – 34 кВт. Подача воздуха организована на высоту 2,5 м, высота помещения составляет 4 м. Площадь пола – 95 м2. Параметры наружного воздуха:

ХП: t = - 15°C , H = - 14,0 кДж/кг;

ТП: t = 28°C , ϕ = 70 %

1. Изобразить схему СКВ

2. Построить процессы обработки воздуха в H-d диаграмме влажного воздуха для прямоточной системы кондиционирования воздуха (СКВ) в теплый и холодные периоды года

3. Определить производительность (объемный расход) СКВ.

4. Определить проектные мощности подогревателей l и ll ступеней.

5. Количество воды для адиабатического увлажнения в камере орошения, расход холода для теплого периода, количество сконденсировавшейся влаги.

Решение:

1. Изобразить схему СКВ

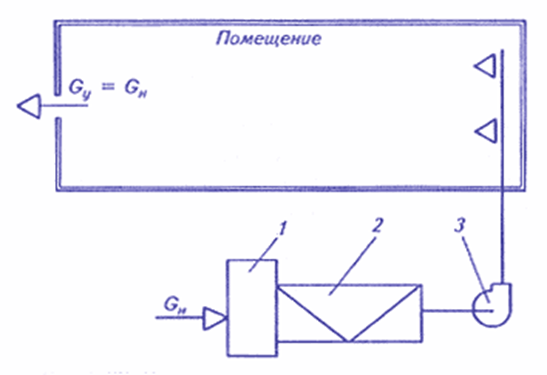

Рис. 1. Принципиальная схема центральной прямоточной СКВ:
1 - воздухоприемная камера; 2 - центральный кондиционер;
3 - приточный вентилятор

2. Построить процессы обработки воздуха в H-d диаграмме влажного воздуха для прямоточной системы кондиционирования воздуха (СКВ) в теплый и холодные периоды года. Определить производительность (объемный расход) СКВ. Определить проектные мощ...
