Условие задачи
Параметры внутреннего воздуха помещения t = 20°C, ϕ = 60 %. В помещении находится 45 человек (30 мужчин, 10 женщин и 5 детей). Теплоизбытки от системы освещения составляют 152 кВт, от оборудования – 34 кВт. Подача воздуха организована на высоту 2,5 м, высота помещения составляет 4,5 м. Площадь пола – 398 м2. Параметры наружного воздуха:
Изобразить схему СКВ
1. Построить процессы обработки воздуха в H-d диаграмме влажного воздуха для прямоточной системы кондиционирования воздуха (СКВ) в теплый и холодные периоды года
2. Определить производительность (объемный расход) СКВ.
3. Определить проектные мощности подогревателей l и ll ступеней.
4. Количество воды для адиабатического увлажнения в камере орошения, расход холода для теплого периода, количество сконденсировавшейся влаги.
Ответ
1. Изобразить схему СКВ

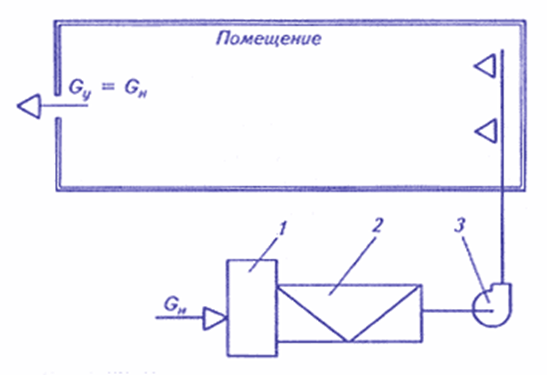

Рис. 1. Принципиальная схема центральной прямоточной СКВ:
1 - воздухоприемная камера; 2 - центральный кондиционер;
3 - приточный вентилятор
2. Построить процессы обработки воздуха в H-d диаграмме влажного воздуха для прямоточной системы кондиционирования воздуха (СКВ) в теплый и холодные периоды года. Определить производительность (объемный расход) СКВ. Определить проектные м...
