Условие:

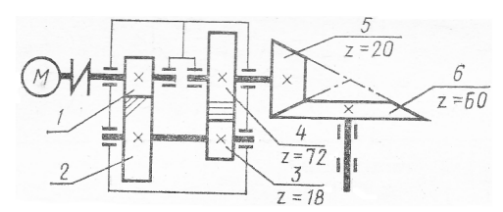

Привод состоит из электродвигателя мощностью Pдв с угловой скоростью вала ωдв и многоступенчатой передачи, характеристики звеньев которой указаны на кинематической схеме (рисунок 2). Угловая скорость выходного (рабочего) вала привода ωр. Требуется определить:
а) общие КПД и передаточное отношение привода;
б) мощности, вращающие моменты и угловые скорости для всех валов. Упругим скольжением в ременных передачах пренебречь. Данные своего варианта взять из таблицы:
Исходные данные: Pдв=11кВт; ωдв=150рад/c; ωр=2,5 рад/c;
Решение:
Общее передаточное отношение привода
Общий КПД привода
КПД цилиндрической зубчатой передачи редуктора
