Условие задачи
Заданы параметры цепи в таблице 1 Исходные данные.

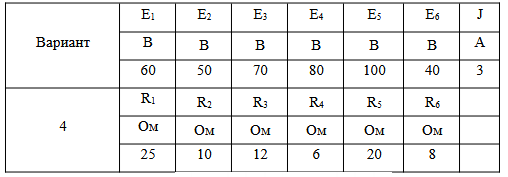

Таблица 1. Исходные данные.

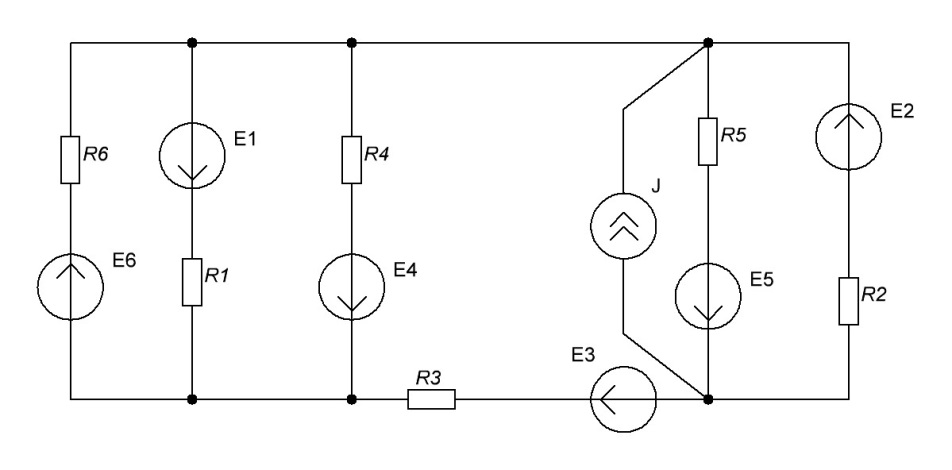

Рисунок 1. Исходная схема.
Требуется:
1. Рассчитать токи во всех ветвях методом контурных токов.
2. Проверить правильность решения по законам Кирхгофа.
3. Составить баланс мощностей.
4. Построить потенциальную диаграмму для замкнутого контура, проходящего через точки подсоединения вольтметров и точку заземления. Определить показания вольтметров по потенциальной диаграмме.
5. Определить ток в резисторе, подключенном к точкам а - б, методом эквивалентного генератора. При определении ЭДС холостого хода воспользоваться методом узловых потенциалов.
Ответ
Преобразуем исходную схему в расчетную схему (рисунок 2).
1. Рассчитаем токи во всех ветвях методом контурных токов.
В данной схеме: узлов - 3, ветвей без источников тока - 6, независимых контуров - 4.
