Три группы сопротивлений соединили звездой с нулевым проводом и включили в трехфазную сеть переменного тока с линейным напряжением UЛном. Активные сопротивления в фазах А, В и С соответственно равны RA, RB, RC, реактивные - ХА, ХВ, ХС.

Три группы сопротивлений соединили звездой с нулевым проводом и включили в трехфазную сеть переменного тока с линейным напряжением U_Лном. Активные сопротивления в фазах А, В и С соответственно равны R_A, R_B, R_C, реактивные - Х_А, Х_В, Х_С. Характер реактивных сопротивлений (индуктивное или емкостное) указан на схеме цепи. Линейные токи (они же фазные) в нормальном режиме равны I_A, I_B, I_C. Фазы нагрузки потребляют активные мощности Р_A, Р_B, Р_C и реактивные Q_A, Q_B, Q_C. В таблице вариантов указаны некоторые из этих величин и номер рисунка цепи. Для своего варианта начертить схему цепи; определить величины, отмеченные прочерками в таблице 4, и начертить в масштабе векторную диаграмму цепи в нормальном режиме. Из векторных диаграмм определить графически токи в нулевом проводе в обоих режимах.

При вычислениях принять: sin36°50' = cos53°10' = 0,6; sin53° 10' = cоs36°50 = 0,8.

Рисунок 12. Заданная схема.

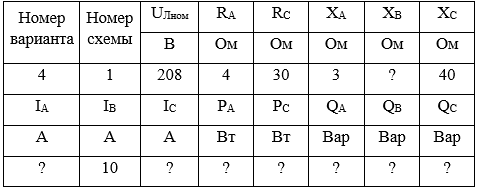

Таблица 4. Исходные данные к задаче 3.
