В табл. 4.1 даны значения параметров двигателя постоянного тока независимого возбуждения. Требуется определить все виды потерь и КПД двигателя.

10 августа 2024
Другое

Условие:

В таблице 4.1 даны значения параметров двигателя постоянного тока независимого возбуждения: номинальная мощность двигателя Р_ном, напряжение питания цепи якоря U_ном, напряжение питания цепи возбуждения U_в, частота вращения якоря в номинальном режиме nном, сопротивления цепи якоря Σ_r и цепи возбуждения r_в, приведенные к рабочей температуре, падение напряжения в щеточном контакте при номинальном токе ΔU_щ = 2 В, номинальное изменение напряжения при сбросе нагрузки

Δnном = 8,0 %, ток якоря в режиме холостого хода I₀. Требуется определить все виды потерь и КПД двигателя.

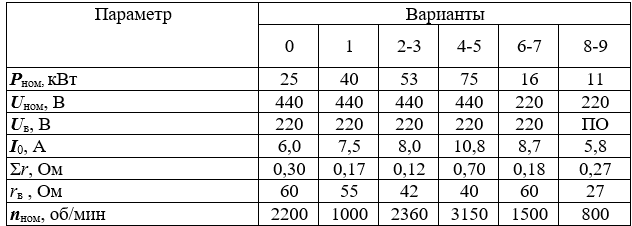

Таблица 4.1.

Решение:

1. Частота вращения в режиме холостого хода:

n₀ = n_ном[1 + (n_ном/ 100)] = 2200(1 + 8 / 100) = 2376 об/мин.

2. ЭДС якоря в режиме холостого хода (падением напряжения в щеточном контакте пренебрегаем ввиду его незначительной величины в режиме холостого хода):

Е_а0 = U_ном - I₀ r = 440 - 6 0,3 = 438,2 В

3. Момент в режиме холостого хода:

М₀ = 9,55 Е_а0I₀/ n₀ = 9,55 438,2 6/2376 = 10,6 Н м

4. Момент на валу двигателя в режиме номинальной нагрузки:

М_2ном = 9,55Р_ном/n_ном = 9,55 25 103/2200 = 108,5 Н м

5. Электромагнитный момент двигателя при номинальной нагрузке:

Мно...
