Условие:

В таблице 1.1 приведены технические данные трехфазных трансформаторов серии ТСЗ (трансформатор трехфазный сухой с заземленной первичной обмоткой). Используя эти данные, определить: коэффициент трансформации к, номинальные значения токов первичной I1ном  и вторичной I2ном обмоток; ток холостого хода I0ном; напряжение короткого замыкания Uк.ном; сопротивление короткого замыкания Zk и его активную rk и индуктивную хk составляющие; определить номинальное изменение напряжения при значениях коэффициента мощности нагрузки  cosφ2 = 1; 0,8 (инд.) и 0,8 (емк.); номинальные и максимальные значения КПД трансформатора при коэффициентах мощности нагрузки cosφ2 1 и  0,8.

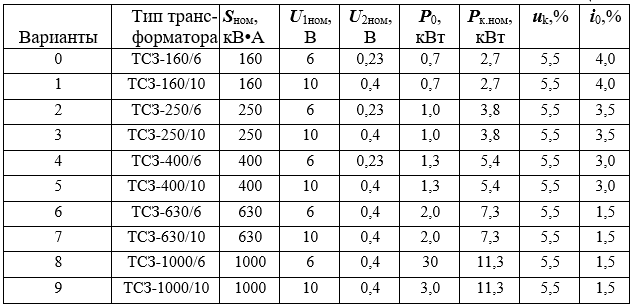

Таблица 1.1

Решение:

Вариант с трансформатором ТСЗ-160/6.

1. Коэффициент трансформации:

k= U1ном /U2ном = 6 / 0,23 = 26

2. Номинальный ток первичной обмотки:

I1ном = Sном / (3 U1ном) = 160 / (1,73 6) = 15,4 А

3. Номинальный ток вторичной обмотки:

I2ном = I1ном к = 15,4 26 = 400 А

4. Ток холостого хода:

I0 = (i0 / 100) I1ном = (4 / 100) 15,4 = 0,6 А

5. Напряжение короткого замыкания:

U1к = (uk / 100) U1ном = (5,5 / 100) 6000 = 330 В

6. Сопротивление короткого замыкания:

Zk = U1к / (3 I1к) = 330 / (1,73 15,4) = 12,4 Ом

7. Коэффициент мощно...
