решение задачи на тему:

Воздушная длинная линия без потерь состоит из двух участков с одинаковым волновым сопротивлением ро напряжение на входе линии у 1 от т равно у1 умноженное на квадратный корень из 2 на умноженное косинус 2 пи эф тэ

Дата добавления: 01.08.2024

Условие задачи

Воздушная длинная линия без потерь состоит из двух участков с одинаковым волновым сопротивлением ρ, напряжение на входе линии

Первичные параметры каждого участка выбраны так, что фазовая скорость Vф, а, следовательно, и длина волны λ на всех участках одинакова.

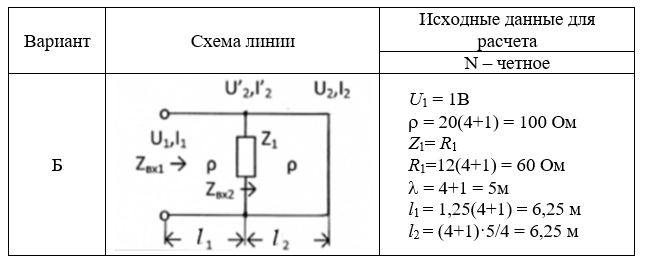

Таблица 1.1

1)  Рассчитать входное сопротивление Zвх2 и определите режим работы линии длиной l2.

2)  Рассчитать сопротивление нагрузки Z’2 линии длиной  l1 как параллельное соединение Z1 и Zвх2 и вычислите значение коэффициента отражения линии длиной  l1.

3)  Рассчитать входное сопротивление Zвх1 и определите режим работы линии длиной  l1.

Ответ

1) Рассчитаем входное сопротивление Zвх2.

Замкнутая линия находится в режиме стоячих волн. Так как линия длиной l2 замкнутая, то:

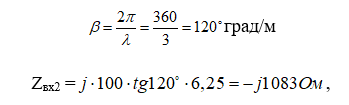

Определим коэффициент фазы:

2) Определим с...
