Условие задачи
Воздушная длинная линия без потерь состоит из двух участков с одинаковым волновым сопротивлением ρ, напряжение на входе линии
Первичные параметры каждого участка выбраны так, что фазовая скорость Vф, а, следовательно, и длина волны λ на всех участках одинакова.

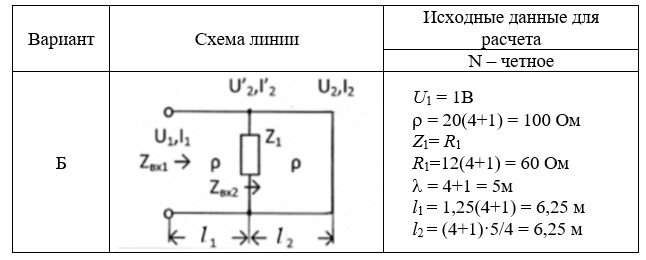

Таблица 1
1) Рассчитать распределение действующего значения напряжения вдоль каждого участка линии, выбрав не менее пяти расчётных точек в промежутке от y = 0 до y = λ\4. Постройте отдельно для каждого участка линии графики распределения действующего значения напряжения в пределах изменения y:
2) Рассчитать значение коэффициента бегущей волны КБВ в линии длиной
3) Определите значение сопротивления R, которое надо подключить вместо Z1, чтобы в линии длиной установился режим бегущей волны. Нарисуйте качественный график распределения действующего значения напряжения вдоль линии длиной при выбранном R.
Ответ
1) Рассчитаем распределение действующего значения напряжения вдоль каждого участка линии.
1.1) Рассчитаем распределение действующего значения напряжения вдоль линии от y = 0 до y = \4.
у рассчитаем для
Действующее значения напряжения в линии длины l1 от y = 0 до y=\4 рассчитаны по формуле:
