Условие задачи

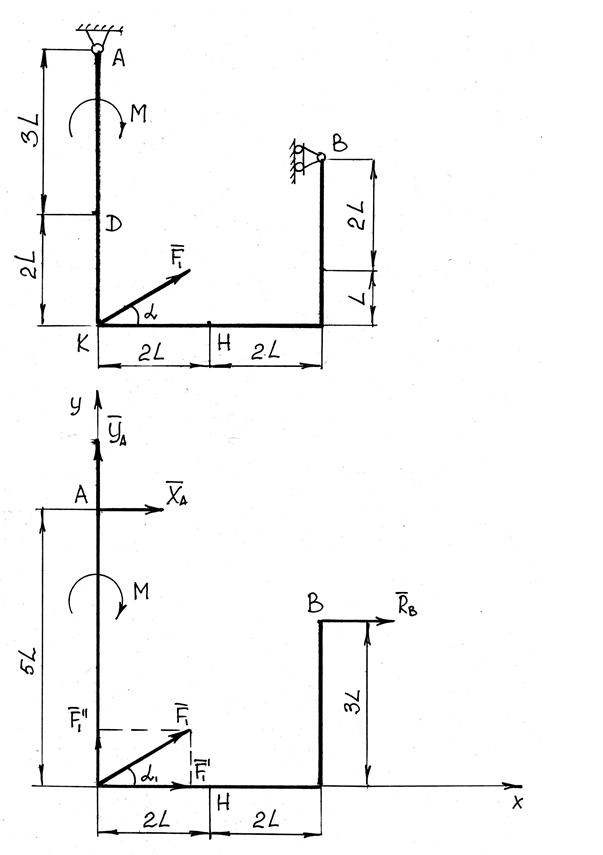

Жесткая рама закреплена в точке А шарнирно, а в точке В прикреплена к шарнирной опоре на катках.
На раму действуют пара сил с моментом М=100 Н×м и сила, значение, направление и точка приложения которой заданы.
Определить реакции связей в точках А и В, вызываемые заданными нагрузками. При окончательных подсчетах принять L=0,5 м.
Ответ
M = 100 Н ∙ м
L = 0,5 м
F1 = 10 Н (K)
1 = 30◦
1. Освобождаем плоскую систему сил от связей, заменив их реакциями опор.
2. Раскладываем на составляющие
