В жилой зоне предполагается расположить некий объект, имеющий три системы вентиляции с принудительным побуждением. Вентилятор приточной системы П1 расположен внутри здания, а на фасад выведена воздухозаборная решётка.

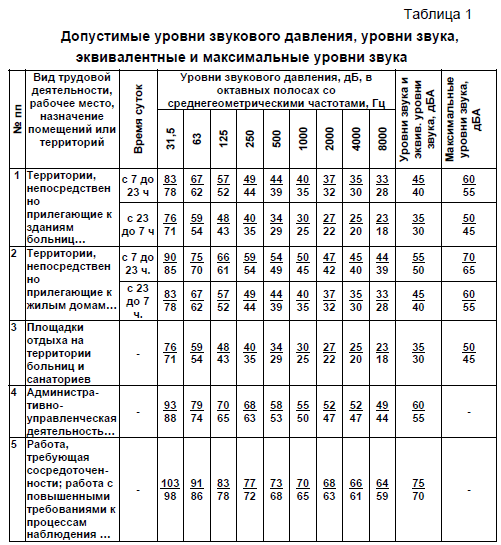

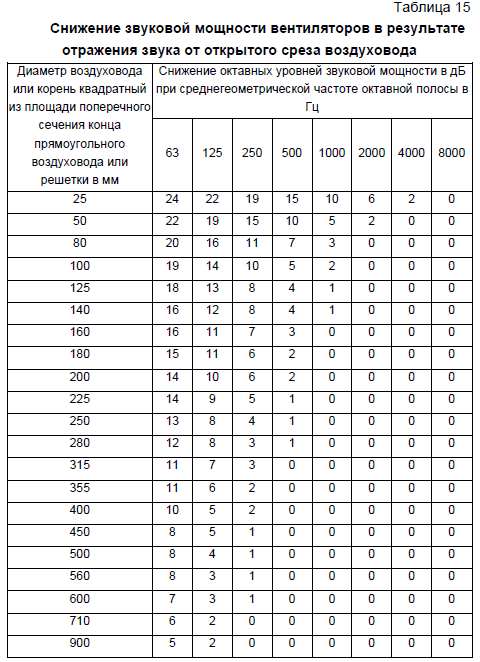

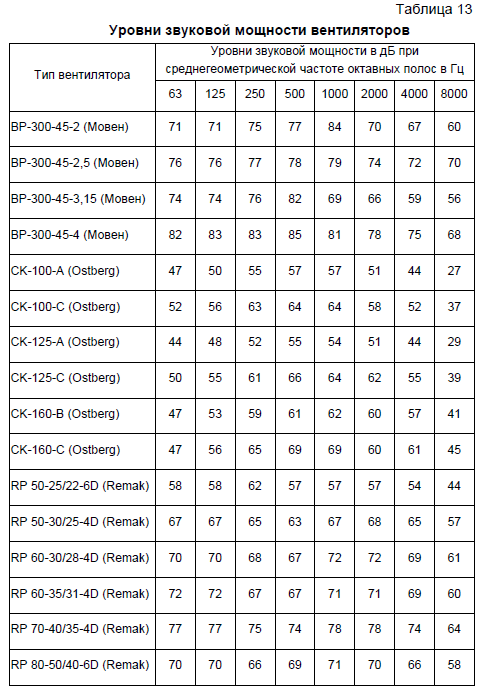

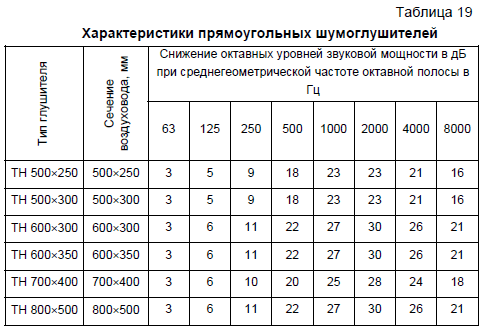

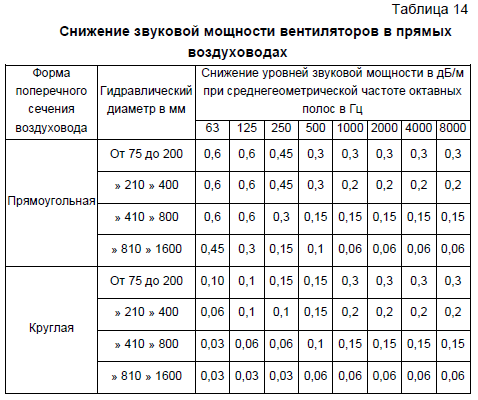

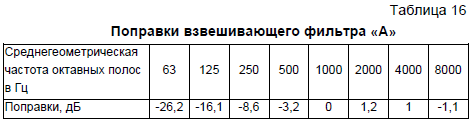

В жилой зоне предполагается расположить некий объект, имеющий три системы вентиляции с принудительным побуждением. Вентилятор приточной системы П1 расположен внутри здания, а на фасад выведена воздухозаборная решётка. Вентилятор вытяжной системы В1 расположен в венткамере на кровле здания, а выпуск воздуха производится вверх (факельный выброс). Вентилятор вытяжной системы В2 расположен внутри здания, а выпуск воздуха производится через решётку, расположенную на фасаде здания. Схема расположения источников шума и расчётной точки показана на рис. 3.

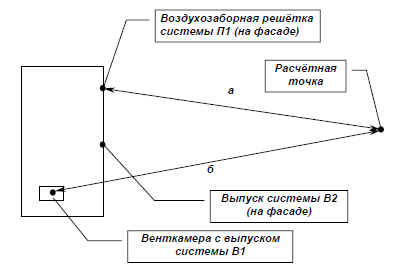

Рисунок 3 – Расчетная схема
