На основании представленных данных выполнить следующие задания: 1. Построить сетевой график 2 дня. 7. Рассчитать ранее и позднее время начала и окончания работ, временных резервов.

Условие:

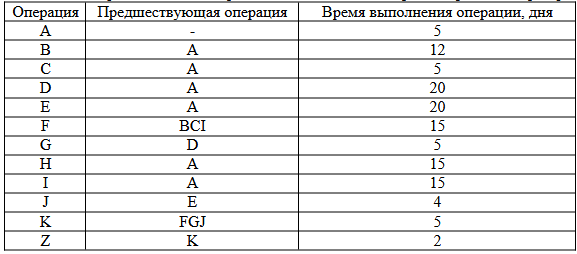

На основании представленных данных выполнить следующие задания:

1. Построить сетевой график

2. Определить продолжительность всех путей сетевого графика;

3. Определить критический путь;

4. Определить минимальную продолжительность проекта;

5. Построить диаграмму Ганта;

6. Определить влияние на сроки проекта увеличение продолжительности операции (I) на 2 дня.

7. Рассчитать ранее и позднее время начала и окончания работ, временных резервов.

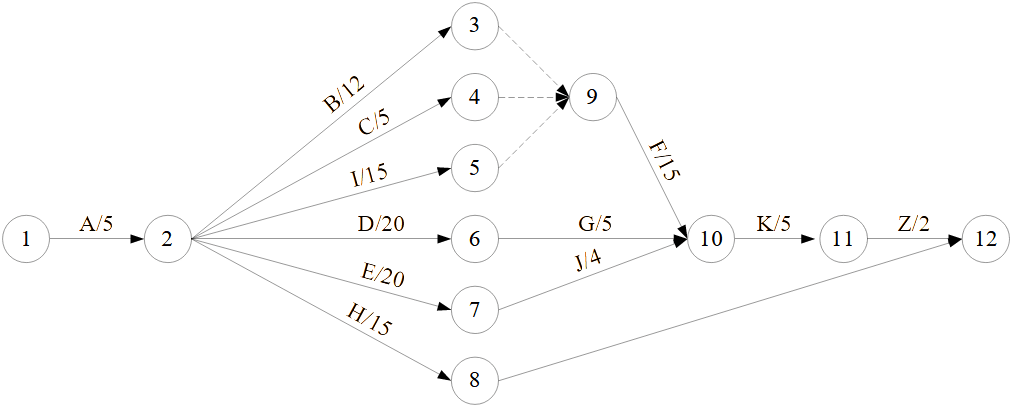

1. Построим сетевой график

2. Определим продолжительность всех путей сетевого графика;

А - В - F - K - Z 5 + 12 + 15 + 5 + 2 = 39 дней

А - С - F - K - Z 5 + 5 + 15 + 5 + 2 = 32дней

А - I - F - K - Z 5 + 15 + 15 + 5 + 2 = 42 дней

А - D - G - K - Z 5 + 20 + 5 + 5 + 2 = 37 дней

А - E - J - K - Z 5 + 20 + 4 + 5 + 2 = 36 дней

А - H 5 + 15 = 20 дней

3. Критический путь - А - I - F - K - Z

4. Минимальная продолжи...
