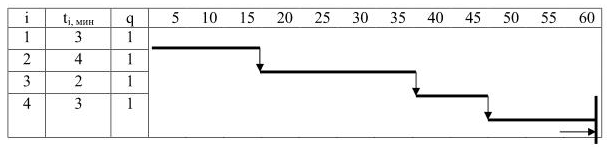

Постройте график движения партии деталей и рассчитайте длительность технологического цикла при последовательном, параллельном, последовательно параллельном движении партии, если известно, что:

Постройте график движения партии деталей и рассчитайте длительность технологического цикла при последовательном, параллельном, последовательно параллельном движении партии, если известно, что:

• партия состоит из 5 деталей;
• технологический процесс включает 4 операции, время которых: t₁ – 3; t₂ – 4; t₃ – 2; t₄ –3 мин.;
• размер транспортной партии – 1 шт.;
• каждая операция выполняется на одном станке.
