Условие задачи

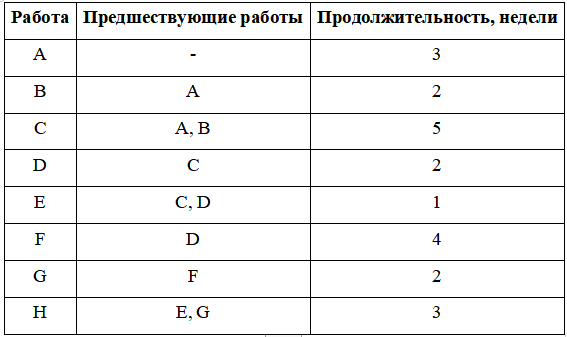

Проект состоит из перечисленных в таблице работ. Нарисуйте сетевой график проекта.
Определите:
а) какие операции образуют критический путь;
б) сколько недель займет выполнение проекта;
с) какие работы имеют резерв времени и каков он.
Ответ
Сетевое планирование предполагает два варианта построения сетевого графика проекта:
- вершина работа;
- ребро работа (вершина событие).
Первый вариант сетевого планирования вершина работа более прост и нагляден в представлении, узлами модели являются не события, а работы. При этом длина прямоугольников, обозначающих операции, может указывать на их длительность во времени. Отношения предшествования между ними оформляются прямыми или фигурными стрелками.
