1. Для главного привода подъемного механизма, выполненного по кинематической схеме, приведенной на рисунке 1, в соответствии с индивидуальным заданием выбрать асинхронный электродвигатель (АД) с фазным ротором

5 февраля 2025
Электроника, электротехника, радиотехника

Условие:

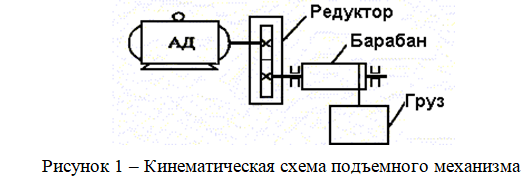

Для главного привода подъемного механизма, выполненного по кинематической схеме, приведенной на рисунке 1, в соответствии с индивидуальным заданием выбрать асинхронный электродвигатель (АД) с фазным ротором, тип и марку редуктора. Режим работы электропривода – повторно-кратковременный (S3).
Рассчитать сопротивления ступеней пускового реостата и определить пусковой ток в роторе электродвигателя и в сети.
Разработать схему автоматического управления пуском электродвигателя в функции параметра (тока, времени, скорости), указанного в задании. Количество ступеней пускового реостата должно соответствовать расчету. Выбрать необходимую аппаратуру защиты и управления.
Для главного привода подъемного механизма определить сопротивления, которые требуется ввести в цепь ротора, чтобы груз двигался на подъем и на спуск со скоростью, равной 0,5 заданного значения. Построить искусственные механические характеристики и определить ток в роторе и в сети при указанных режимах работы.

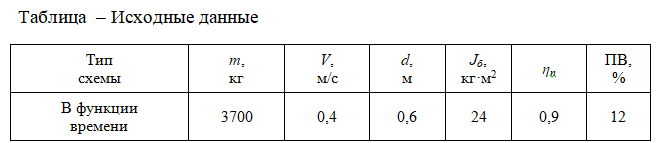

Исходные данные для расчета приведены в таблице.

Решение:

1. Для кинематической схемы электропривода, приведенной на рисунке 1, выбираем асинхронный электродвигатель серии 4АК (АОК2) и редуктор.

Для правильного выбора мощности электродвигателя следует построить нагрузочную диаграмму, для чего необходимо определить мощность сопротивления P_c, время работы t_p, и время паузы t₀ по выражениям:

где m масса груза, кг; g ускорение силы тяжести, м/с; скорость груза, м/с; КПД передачи.
