1. Исходные данные: Задание на расчет: выбрать уставки релейной защиты линии, реализованной на базе комплектного устройства защиты и автоматики ТОР-200. Таблица 1 – Исходные данные
«1. Исходные данные: Задание на расчет: выбрать уставки релейной защиты линии, реализованной на базе комплектного устройства защиты и автоматики ТОР-200. Таблица 1 – Исходные данные»
- Электроника, электротехника, радиотехника
Условие:
Выбрать уставки релейной защиты линии, реализованной на базе комплектного устройства защиты и автоматики ТОР-200.

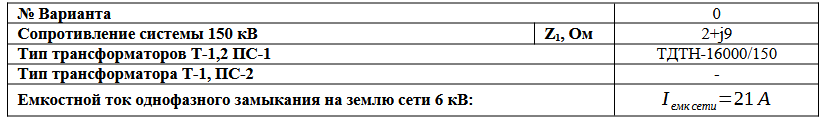

Таблица 1 – Исходные данные
Таблица 2 – Номинальные данные трансформаторов
Таблица 3 – Номинальные данные линий

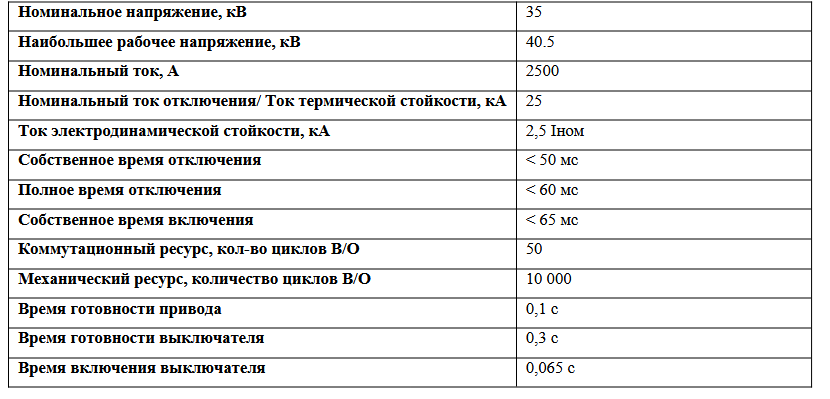

Таблица 4 – Данные выключателя Schneider Electric EVOLIS 12P2-12-31,5
Решение:
Расчет токов короткого замыкания.
Приведем сопротивление системы к расчетной ступени напряжения. За расчетную ступень напряжения принимаем 37 кВ, т.к. защита, для которой требуется рассчитать уставки, установлена в сети 35 кВ.
Найдем сопротивление для каждой обмотки трансформатора и линии:
