Условие:

1. Из табл.1 выбрать схему цепи и численные данные для расчета. Знак «– » означает, что данный элемент отсутствует.

2. Рассчитать все токи в цепи классическим методом на основе законов Кирхгофа.

3. Рассчитать все токи в цепи методом контурных токов.

4. Сравнить полученные результаты.

5. Произвести проверку расчетов с помощью баланса мощностей.

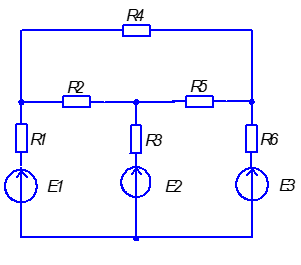

Рис. 1

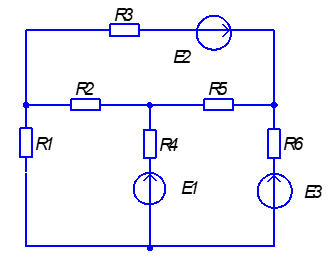

Рис. 2

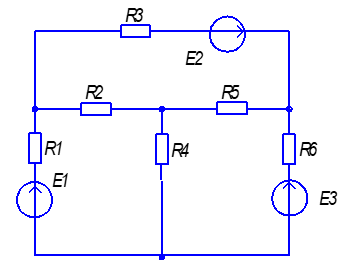

Рис. 3

Рис. 4

Решение:

1. Чертим схему цепи (рис. 1.1) и записываем численные данные для расчета.

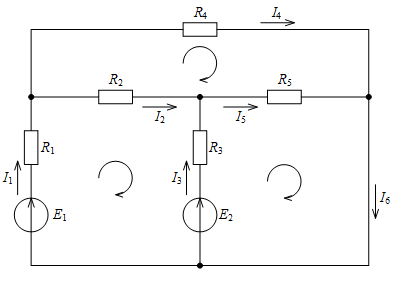

Рис. 1.1

E1 = 40 B; E2 = 10 B; R1 = 10 Ом; R2 = 40 Ом; R3 = 30 Ом ; R4 = 40 Ом; R5 = 10 Ом.

2. Рассчитываем все токи в цепи классическим методом на основе законов Кирхгофа.

Определяем топологические элементы цепи. В частности, цепь содержит четыре узла (у = 4) и шесть ветвей (b = 6). Поэтому необходимо найти значения шес...
